Tugas Pendahuluan

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Kondisi

2. Gambar Rangkaian Simulasi

3. Video Simulasi

4. Prinsip Kerja rangkaian
5. Link Download

1. Kondisi  [Daftar]

Percobaan 2 Kondisi 2:









Dengan menggunakan rangkaian pada kondisi 1, Ganti resistor 1k dengan resistor 100k, lalu amati sinyal keluarannya pada kedua ujung kaki resistor 100k dengan memggunakan osiloskop!

2. Gambar Rangkaian  [Daftar]

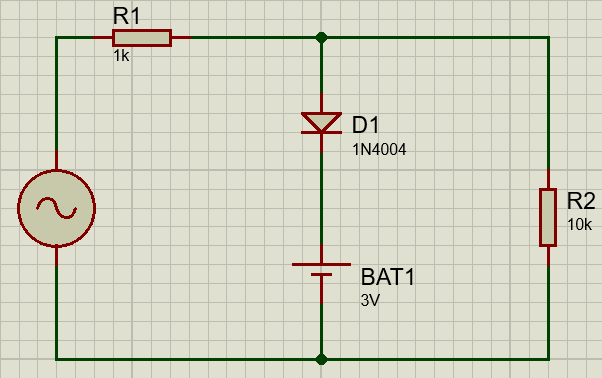

 a. Gambar Rangkaian



b. Gambar Sinyal





3. Video Simulasi  [Daftar]

4. Prinsip Kerja  [Daftar]



     Rangkaian clipper ( pemotong ) adalah rangakaian yang berfungsi untuk memotong atau menghilangkan sebagian sinyal masukan yang berada di bawah atau di atas level tertentu. Pemotongan terjadi sebesar D1 + Baterai. Pada D1 tegangannya sebesar 0,7 pada bahan silikon dan tegangan pada baterai sebesar 3 V, maka 0,7 + 3 = 3,7 V Pemotongan pada gelombang input.



Prinsip kerja rangkaiannya:

    Rangkaian menggunakan tegangan bolak balik jadi tegangannya ada yang mengalir ke atas dan ke bawah. Sumber setengah gelombang positif akan melewati R1 dan akan menuju ke percabangan anatara D1 dan R2. Maka Arus akan menuju ke D1 karena tahanan nya lebih kecil dibandingkan dengan R2. Maka kondisi pada dioda disebut Forward-bias. Selanjutnya arus akan menuju ke sumber baterai. Baterai yang berfungsi sebagai level pemotongan  atau sebagai level clipping. Selanjutnya arus akan kembali ke sumber AC. Selanjutnya pada setengah gelombang negatif, arus akan menuju ke percabangan antara baterai dan R2. Maka arus akan ke R2 karena R2 tahanan nya lebih kecil dibandingkan dengan D1 karena kondisi pada saat sumber positif pada baterai disambungkan dengan katoda pada D1 maka tahanannya lebih besar sehingga arus tidak dapat mengalir ke dioda melalui terminal katoda maka kondisi ini dinamakan Reverse-bias. Maka arus akan menuju ke R2 lalu menuju ke percabangan antara D1 dan R1, selanjutnya arus akan menuju R1 dan arus akan kembali ke sumber daya AC. Karena rangkaian D1 dan baterai dalam kondisi open circuit. Sehingga hanya pada setengah gelombang positif yang akan terjadi pemotongan gelombang akibat dari penurunan tegangan.





5. Link Download [Daftar]

1. File Rangkaian

2. Video Simulasi

3. HTML
