IC VOLTAGE REGULATORS




1. Tujuan    [ kembali ]

-Mengatur tegangan di rangkaian elektronika.
-Mengetahui dan memahami IC LM 7805 dan IC LM 7812


2. Komponen     kembali ]

a. Sumber Tegangan AC

     Signal Generator berfungsi sebagai sumber tegangan AC pada rangkaian yang frekuensi, amplitudo, dan bentuk gelombangnya dapat diatur.







b. IC Regulator 7805


     Voltage Regulator adalah untuk mempertahankan atau memastikan Tegangan pada level tertentu secara otomatis. Salah satu tipe IC Voltage Regulator yang paling sering ditemukan adalah tipe 7805 yaitu IC Voltage Regulator yang mengatur Tegangan Output stabil pada Tegangan 5 Volt DC.









c. IC Regulator 7812
     IC 7812 adalah salah satu komponen elektronika yang merupakan sirkuit terpadu yang digunakan sebagai voltage regulator atau penyetabil tegangan(output tegangan tetap), yang banyak digunakan audiophiller untuk menyuplai rangkaian yang sensitif terhadap nois seperti pre-amp – atau menggunakan op-amp dengan karakteritik tegangan tertentu.




d. Resistor
     Resistor merupakan komponen elektronik yang memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus listrik. Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir.






Cara membaca resistor
Cara menghitung nilai resistansi resistor dengan gelang warna :
1. Masukan angka langsung dari kode warna gelang pertama.
2. Masukan angka langsung dari kode warna gelang kedua.
3. Masukan angka langsung dari kode warna gelang ketiga.
4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10^n), ini merupakan nilai toleransi dari resistor.

















e. Kapasitor

Kapasitor adalah suatu alat yang dapat menyimpan energi di dalam medan listrik, dengan cara mengumpulkan ketidakseimbangan internal dari muatan listrik.








Cara menghitung Nilai Kapasitor berdasarkan kode tersebut adalah sebagai berikut :
Kode : 473Z
Nilai Kapasitor = 47 x 103
Nilai Kapasitor = 47 x 1000
Nilai Kapasitor = 47.000pF atau 47nF atau 0,047µF
Huruf dibelakang angka menandakan Toleransi dari Nilai Kapasitor tersebut, Berikut adalah daftar Nilai Toleransinya :
B = 0.10pF
C = 0.25pF
D = 0.5pF
E = 0.5%
F = 1%
G= 2%
H = 3%
J = 5%
K = 10%
M = 20%
Z = + 80% dan -20%

473Z = 47,000pF +80% dan -20% atau berkisar antara 37.600 pF ~ 84.600 pF.







f. LED

     Lampu LED adalah produk diode pancaran cahaya (LED) yang disusun menjadi sebuah lampu. Lampu LED memiliki usia pakai dan efisiensi listrik beberapa kali lipat lebih balik daripada lampu pijar dan tetap jauh lebih efisien daripada lampu neon, beberapa chip bahkan dapat menghasilkan lebih dari 300 lumen per watt.








g. Transformator



      Transformator atau trafo adalah alat yang memindahkan tenaga listrik antar dua rangkaian listrik atau lebih melalui induksi elektromagnetik.







h. Dioda


     Dioda adalah komponen aktif dua kutub yang pada umumnya bersifat semikonduktor, yang memperbolehkan arus listrik mengalir ke satu arah (kondisi panjar maju) dan menghambat arus dari arah sebaliknya (kondisi panjar mundur).






i. AC Voltmeter
     Voltmeter merupakan alat ukur yang berfungsi untuk mengukur besar tegangan listrik yang ada di suatu rangkaian listrik. ... Amperemeter berfungsi untuk mengukur ampere atau kuat arus listrik, dan voltmeter berfungsi untuk mengukur besar tegangan listrik atau volt.




3. Dasar Teori     kembali ]

     Regulator tegangan terdiri dari kelas IC yang banyak digunakan. Regulator berisi unit IC sirkuit untuk sumber referensi, penguat komparator, perangkat kontrol, dan kelebihan beban perlindungan semua dalam satu IC. Meskipun konstruksi internal IC agak berbeda dari yang dijelaskan untuk rangkaian regulator tegangan diskrit, operasi eksternal hampir sama. Unit IC memberikan pengaturan usia volt positif tetap, voltase negatif tetap, atau voltase yang disetel secara dapat disetel.
     Catu daya dapat dibangun menggunakan transformator yang terhubung ke jalur suplai ac untuk memindahkan tegangan ac ke amplitudo yang diinginkan, kemudian memperbaiki tegangan ac tersebut, memfilter dengan kapasitor dan filter RC, jika diinginkan, dan akhirnya mengatur menggunakan tegangan dc regulator IC. Regulator dapat dipilih untuk operasi dengan arus beban dari ratusan miliampere hingga puluhan ampere, sesuai dengan peringkat daya dari miliwatt hingga puluhan watt.
A. Tiga Terminal Tegangan Regulator
     Gambar 19.25 menunjukkan hubungan dasar IC regulator tegangan tiga terminal sebuah beban. Regulator tegangan tetap memiliki tegangan input dc yang tidak diregulasi, Vi, yang diterapkan satu terminal input, tegangan dc keluaran teregulasi, Vo, dari terminal kedua, dengan terminal ketiga terhubung ke ground. Untuk regulator yang dipilih, spesifikasi perangkat IC mencantumkan kisaran tegangan yang dapat digunakan untuk mengubah tegangan input yang diatur untuk mempertahankan tegangan output yang diatur pada rentang arus beban. Spesifikasi juga mencantumkan jumlahnya perubahan tegangan output yang dihasilkan dari perubahan arus beban (pengaturan beban) atau pada tegangan input (pengaturan saluran).
B. Memperbaiki Regulator Tegangan Positif
     Regulator seri 78 memberikan tegangan yang diatur tetap dari 5 hingga 24 V. Gambar 19.26 menunjukkan bagaimana satu IC seperti itu, 7812, dihubungkan untuk memberikan pengaturan tegangan tanpa put dari unit ini dari 12 V dc. Tegangan input yang tidak diatur Vi disaring oleh kapasitor atau C1 dan dihubungkan ke terminal IN IC. Terminal IC keluar menyediakan frekuensi 12 V, yang disaring oleh kapasitor C2 (kebanyakan untuk kebisingan frekuensi tinggi).

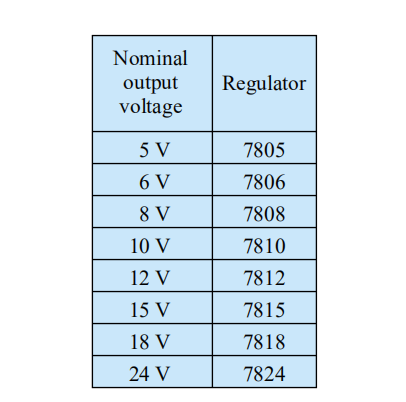

     Terminal IC ketiga terhubung ke ground (GND). Sedangkan tegangan input mungkin bervariasi pada beberapa rentang voltase yang diizinkan dan beban output dapat bervariasi pada beberapa rentang yang dapat diterima, tegangan output tetap konstan dalam batas variasi tegangan yang ditentukan. Batasan ini dijabarkan dalam lembar spesifikasi pabrikan. Tabel IC regulator tegangan positif disediakan pada Tabel 19.1.



     Sambungan 7812 dalam catu tegangan lengkap ditunjukkan pada hubungan Gambar 19.27. Tegangan saluran ac (120 V rms) diturunkan menjadi 18 V rms masing-masing setengah dari transformator yang disadap tengah. Penyearah gelombang penuh dan filter kapasitor kemudian memberikan tegangan dc yang tidak diatur, ditampilkan sebagai tegangan dc sekitar 22 V, dengan ac riak dari beberapa volt sebagai input ke regulator tegangan. 7812 IC kemudian menyediakan sebuah output yang diatur 12 V dc.


SPESIFIKASI REGULATOR TEGANGAN POSITIF

     Spesifikasi lembar regulator tegangan dilambangkan dengan yang ditunjukkan pada Gambar. 19,28 untuk kelompok regulator tegangan positif seri 7800. Beberapa pertimbangan dari beberapa parameter yang lebih penting harus dibuat.


Peringkat maksimum absolut:
Tegangan input 40 V
Pembuangan total kontinu 2 W
Operasi udara bebas
kisaran suhu −65 hingga 150 ° C




1. Tegangan output: Spesifikasi untuk 7812 menunjukkan bahwa tegangan output biasanya 12 V tetapi bisa serendah 11,5 V atau setinggi 12,5 V.
2. Regulasi output: Regulasi tegangan output terlihat biasanya 4 mV, hingga maksimum 100 mV (pada arus keluaran dari 0,25 hingga 0,75 A). Informasi ini menetapkan bahwa tegangan keluaran biasanya dapat bervariasi hanya 4 mV dari nilai 12 V dc.
3. Arus keluaran hubung singkat: Jumlah arus terbatas biasanya 0,35 A jika output hubung singkat (mungkin karena kecelakaan atau karena kesalahan lain) komponen).
4. Arus keluaran puncak: Sementara arus maksimum terukur adalah 1,5 A untuk seri ini IC, arus keluaran puncak tipikal yang mungkin ditarik oleh suatu beban adalah 2.2 A. Ini menunjukkan bahwa meskipun produsen menilai IC mampu menyediakan 1,5 A, satu dapat menarik lebih banyak arus (mungkin untuk waktu yang singkat).
5. Tegangan putus: Tegangan putus, biasanya 2 V, adalah jumlah minimum tegangan di terminal input-output yang harus dipertahankan jika IC ingin beroperasi sebagai regulator. Jika tegangan input turun terlalu rendah atau output naik sehingga pada setidaknya 2 V tidak dipertahankan di input-output IC, IC tidak akan lagi menyediakan pengaturan tegangan. Oleh karena itu satu mempertahankan tegangan input yang cukup besar untuk memastikan bahwa tegangan putus disediakan.


B. Memperbaiki Regulator Tegangan Negatif
     Seri 7900 IC menyediakan regulator tegangan negatif, serupa dengan yang disediakan tegangan positif. Daftar IC regulator tegangan negatif disediakan pada Tabel 19.2. Seperti diperlihatkan, regulator IC tersedia untuk kisaran tegangan negatif tetap, IC yang dipilih memberikan tegangan output terukur selama tegangan input dipertahankan. lebih besar dari nilai input minimum. Misalnya, 7912 menyediakan output 12 V selama input ke regulator IC lebih negatif dari 14.6V







4. Prinsip Kerja Rangkaian     kembali ]

     Arus yang mengalir menuju transformator yang diberikan oleh sumber tegangan  kemudian akan menuju ke dioda. Tegangan yang semula adalah 12V setelah melewati IC 7805 maka tegangan akan menjadi 5 Volt. Led yang dirangkai dengan resistor disini berfungsi untuk indikasi bahwa arus mengalir ke rangkaian.



5. Gambar Rangkaian         kembali ]


a.Menggunakan IC 7805








b. Menggunakan IC 7812



6. Video     kembali ]




a. Menggunakan IC 7805





b. Menggunakan IC 7812









7. Link Download     kembali ]

1. File Rangkaian Proteus    IC 7805  [ klik disini ]
                                             IC 7812  [ klik disini ]

2. Video  IC 7805  [ klik disini ]
    Video  IC 7812  [ klik disini ]

3. Datasheet IC 7805  [ klik disini ]
    Datasheet IC 7812  [ klik disini ]
    Datasheet Dioda  [ klik disini ]

4. Html   [ klik disini ]
